คู่มือทางวิศวกรรมฉบับสมบูรณ์สำหรับโบลเวอร์แบบรูทคัปปลิ้งโดยตรง

1. โบลเวอร์แบบรูทคัปปลิ้งโดยตรง: แนวคิดหลัก

2. กลศาสตร์ของการกระจัดเชิงบวกแบบโรตารีคู่ขนานโดยตรง

3. ข้อได้เปรียบด้านประสิทธิภาพที่เหนือกว่าระบบขับเคลื่อนด้วยสายพาน

4. การติดตั้งและการจัดแนว: ความแม่นยำเพื่ออายุการใช้งานที่ยืนยาว

5. โปรโตคอลการบำรุงรักษาสำหรับยูนิตขับเคลื่อนโดยตรง

6. การใช้งานทางอุตสาหกรรมที่สำคัญ

7. ข้อมูลจำเพาะทางเทคนิคที่สำคัญและคู่มือการเลือก

8. คำถามที่พบบ่อย (FAQ)

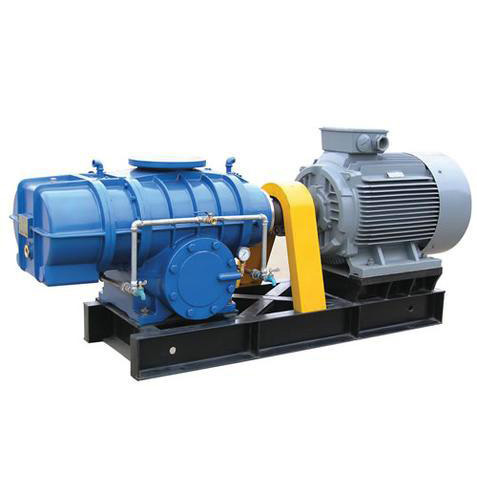

1. โบลเวอร์แบบรูทคัปปลิ้งโดยตรง: แนวคิดหลัก

หัวใจสำคัญของกระบวนการทางอุตสาหกรรมนับไม่ถ้วน ตั้งแต่การบำบัดน้ำเสียไปจนถึงการลำเลียงด้วยลม คือเทคโนโลยีที่แข็งแกร่งของโบลเวอร์แบบรูทคัปปลิ้งโดยตรง. ต่างจากทางเลือกอื่นที่ขับเคลื่อนด้วยสายพาน หน่วยเหล่านี้มีการเชื่อมโยงทางกลโดยตรงระหว่างมอเตอร์และเพลาโบลเวอร์ผ่านข้อต่อ ความแตกต่างที่ดูเหมือนเรียบง่ายนี้ให้ประโยชน์อย่างมากในด้านประสิทธิภาพ ความทนทาน และความเสถียรในการปฏิบัติงาน ด้วยการขจัดสายพาน ระบบจะกำจัดจุดสึกหรอและการสูญเสียพลังงานทั่วไป ทำให้ไดเร็กคัปปลิงรูทโบลเวอร์เป็นตัวเลือกที่ต้องการสำหรับการใช้งานต่อเนื่องซึ่งความน่าเชื่อถือเป็นสิ่งสำคัญยิ่ง

การกำหนดค่าโดยตรงนี้ช่วยให้มั่นใจได้ว่าความเร็วในการหมุนของมอเตอร์จะถูกถ่ายโอนไปยังใบพัดอย่างแม่นยำ โดยให้การไหลเวียนของอากาศที่เสถียรและปราศจากการกระเพื่อม ซึ่งมีความสำคัญอย่างยิ่งต่อกระบวนการต่างๆ เช่น การเติมอากาศในการบำบัดทางชีวภาพ หรือการขนย้ายวัสดุในโรงงานปูนซีเมนต์ ปรัชญาการออกแบบมุ่งเน้นไปที่การสูญเสียทางกลน้อยที่สุดและมีเวลาทำงานสูงสุด ซึ่งเป็นเหตุผลว่าทำไมอุตสาหกรรมที่มีโปรไฟล์การปฏิบัติงานที่มีความต้องการสูงจึงหันมาใช้วิธีขับเคลื่อนนี้มากกว่าระบบสายพานแบบเดิมมากขึ้น

2. กลศาสตร์ของการกระจัดเชิงบวกแบบโรตารีคู่โดยตรง

โบลเวอร์แบบรูทคัปปลิ้งโดยตรงทำงานบนหลักการดิสเพลสเมนต์เชิงบวก โดยใช้โรเตอร์สองหรือสามกลีบที่หมุนไปในทิศทางตรงกันข้ามภายในโครงเครื่องที่ได้รับการตัดเฉือนอย่างแม่นยำ ข้อต่อตรงช่วยให้โรเตอร์เหล่านี้รักษาการซิงโครไนซ์ที่แม่นยำ ขับเคลื่อนด้วยเฟืองไทม์มิ่งที่ป้องกันการสัมผัสระหว่างโลหะกับโลหะ ในขณะที่กลีบหมุน มันจะดักจับปริมาณอากาศคงที่ที่ช่องไอดีและเคลื่อนย้ายไปยังด้านระบาย ซึ่งจะถูกไล่ออกตามแรงดันของระบบ

ข้อได้เปรียบทางกลที่สำคัญอยู่ที่ตัวข้อต่อเอง ข้อต่อแบบยืดหยุ่น ซึ่งมักจะเป็นแบบเทเปอร์ล็อค จะเชื่อมต่อเพลามอเตอร์กับเพลาโบลเวอร์ เพื่อรองรับการวางแนวที่ไม่ตรงเล็กน้อยในขณะที่ส่งแรงบิดได้อย่างมีประสิทธิภาพ การขับเคลื่อนโดยตรงนี้ช่วยลดการเลื่อนหลุดของระบบสายพาน ทำให้มั่นใจได้ว่าโบลเวอร์จะทำงานอย่างแม่นยำตามความเร็วที่ออกแบบไว้ ซึ่งสัมพันธ์โดยตรงกับอัตราการไหลตามปริมาตรที่รับประกัน คุณลักษณะนี้จำเป็นสำหรับกระบวนการที่ต้องการการจ่ายอากาศแบบมิเตอร์สม่ำเสมอ เช่น ในการจ่ายสารเคมีหรือเครื่องปฏิกรณ์ฟลูอิไดซ์เบด

3. ข้อได้เปรียบด้านประสิทธิภาพเหนือระบบขับเคลื่อนด้วยสายพาน

เมื่อประเมินโบลเวอร์แบบไดเร็กคัปปลิงรูทโบลเวอร์ เทียบกับพัดลมที่ขับเคลื่อนด้วยสายพาน จะทำให้เกิดความแตกต่างด้านประสิทธิภาพหลายประการ ประการแรก ข้อต่อตรงจะขจัดความตึงและการสึกหรอของสายพาน ซึ่งไม่เพียงแต่ลดความถี่ในการบำรุงรักษา แต่ยังป้องกันการสูญเสียประสิทธิภาพทีละน้อยเมื่อสายพานยืดตัวเมื่อเวลาผ่านไป ประการที่สอง การไม่มีชุดประกอบสายพานและรอกจะช่วยลดพื้นที่และน้ำหนักโดยรวมของตัวเครื่อง ทำให้การติดตั้งและการบูรณาการเข้ากับแผนผังโรงงานขนาดกะทัดรัดทำได้ง่ายขึ้น

นอกจากนี้ ระบบขับเคลื่อนโดยตรงยังแสดงระดับการสั่นสะเทือนที่ต่ำกว่าและทำงานเงียบกว่า ส่งผลให้สภาพแวดล้อมการทำงานปลอดภัยและสะดวกสบายยิ่งขึ้น ความซับซ้อนทางกลที่ลดลงหมายถึงส่วนประกอบที่เสียหายน้อยลง ช่วยเพิ่มความน่าเชื่อถือโดยรวมของระบบ ในการใช้งานที่มีพื้นที่จำกัดหรือต้องการการทำงานที่รับโหลดสูงอย่างต่อเนื่อง การมีเพศสัมพันธ์โดยตรงจะให้ข้อได้เปรียบที่ชัดเจนในแง่ของเสถียรภาพด้านประสิทธิภาพและการพิจารณาต้นทุนตลอดอายุการใช้งาน

4. การติดตั้งและการจัดตำแหน่ง: ความแม่นยำเพื่ออายุการใช้งานที่ยืนยาว

การปรับใช้ที่ประสบความสำเร็จของโบลเวอร์แบบรูทคัปปลิ้งโดยตรงบานพับในการติดตั้งที่พิถีพิถัน โดยเฉพาะการจัดตำแหน่งเพลา แม้แต่การเยื้องศูนย์เพียงเล็กน้อยก็อาจทำให้เกิดการสั่นสะเทือนมากเกินไป การสึกหรอของแบริ่งก่อนวัยอันควร และความล้าของข้อต่อได้ แนวทางปฏิบัติที่ดีที่สุดในอุตสาหกรรมกำหนดว่าจะต้องติดตั้งครึ่งข้อต่อโดยมีขนาดพอดี ซึ่งมักจะต้องใช้ความร้อนแบบควบคุม เพื่อให้แน่ใจว่ามีการเชื่อมต่อกับเพลาอย่างแน่นหนา

การจัดตำแหน่งที่เหมาะสมเกี่ยวข้องกับการตรวจสอบทั้งค่าออฟเซ็ตและส่วนเบี่ยงเบนเชิงมุม เพื่ออายุการใช้งานที่เหมาะสม ค่าตัวบ่งชี้รวม (TIR) ​​บนดุมข้อต่อไม่ควรเกิน 0.005 นิ้ว (0.13 มม.) และค่าเบี่ยงเบนขนานของหน้าข้อต่อควรอยู่ภายใน 0.001 นิ้ว (0.03 มม.) นอกจากนี้ จำเป็นอย่างยิ่งที่จะต้องสร้างช่องว่างตามแนวแกนที่ถูกต้องระหว่างครึ่งคัปปลิ้งเพื่อรองรับการขยายตัวทางความร้อนของเพลาระหว่างการทำงาน ป้องกันการโหลดแรงขับที่อาจสร้างความเสียหายให้กับส่วนประกอบภายในของเครื่องเป่าลม แนะนำให้ใช้คัปปลิ้งแบบเทเปอร์ล็อคเพื่อให้แน่ใจว่ามีการส่งแรงบิดเชิงบวกและถอดออกได้ง่าย

5. โปรโตคอลการบำรุงรักษาสำหรับหน่วยขับเคลื่อนโดยตรง

แม้ว่าโบลเวอร์แบบรูทคัปปลิ้งโดยตรงจะต้องมีการแทรกแซงน้อยกว่ายูนิตที่ขับเคลื่อนด้วยสายพาน แต่กำหนดการบำรุงรักษาที่มีโครงสร้างก็เป็นสิ่งจำเป็น พื้นที่ที่มุ่งเน้นหลัก ได้แก่ การหล่อลื่นกระปุกเกียร์และแบริ่ง การตรวจสอบข้อต่อ และการตรวจสอบการจัดตำแหน่ง การเปลี่ยนถ่ายน้ำมันเครื่องเป็นประจำโดยใช้น้ำมันหล่อลื่นที่ผู้ผลิตแนะนำจะช่วยป้องกันการสึกหรอของเกียร์และรับประกันการทำงานที่ราบรื่น

การตรวจสอบข้อต่อเป็นระยะควรเกี่ยวข้องกับการตรวจสอบการสึกหรอหรือรอยแตกด้วยสายตา และการขันสกรูยึดใหม่ตามค่าที่ระบุ การตรวจสอบการสั่นสะเทือนสามารถใช้เป็นเครื่องมือบำรุงรักษาเชิงคาดการณ์ โดยตรวจจับสัญญาณเริ่มต้นของความไม่สมดุลหรือการวางแนวที่ไม่ตรง นอกจากนี้ การตรวจสอบให้แน่ใจว่าตัวกรองอากาศไอดีสะอาดและไม่มีสิ่งกีดขวางจะช่วยปกป้องโรเตอร์จากความเสียหายของอนุภาค โดยคงรักษาเอาต์พุตอากาศที่สะอาดและปราศจากน้ำมันซึ่งเป็นจุดเด่นของโบลเวอร์เหล่านี้

• รายวัน:ตรวจสอบระดับน้ำมัน ฟังเสียงผิดปกติ ตรวจสอบแรงดันและอุณหภูมิการจ่ายน้ำมัน
• รายเดือน:ตรวจสอบการสึกหรอของข้อต่อ ตรวจสอบการจัดตำแหน่ง ทำความสะอาดตัวกรองอากาศ
• รายไตรมาส:เปลี่ยนน้ำมันเกียร์ ตรวจเช็คลูกปืน ตรวจเช็คแรงบิดของตัวยึดทั้งหมด
• เป็นประจำทุกปี:ยกเครื่องใหม่อย่างครอบคลุม รวมถึงการวัดระยะห่างของโรเตอร์และการเปลี่ยนซีล

6. การใช้งานทางอุตสาหกรรมที่สำคัญ

การออกแบบที่แข็งแกร่งและประสิทธิภาพที่เชื่อถือได้ของไดเร็กคัปปลิงรูทโบลเวอร์ ทำให้เป็นสิ่งที่ขาดไม่ได้ในภาคส่วนต่างๆ ในการบำบัดน้ำเสีย จะมีการเติมอากาศที่จำเป็นสำหรับการย่อยแบบใช้ออกซิเจน เพื่อให้มั่นใจว่าการย่อยสลายทางชีวภาพของอินทรียวัตถุ ในอุตสาหกรรมเพาะเลี้ยงสัตว์น้ำ พวกเขารักษาระดับออกซิเจนละลายน้ำที่สำคัญในบ่อและถัง ซึ่งส่งผลโดยตรงต่อสุขภาพและผลผลิตของสัตว์น้ำ

สำหรับการขนถ่ายวัสดุเทกอง โบลเวอร์เหล่านี้ใช้ในระบบลำเลียงแบบนิวแมติกเพื่อขนส่งซีเมนต์ เมล็ดพืช พลาสติก และผงอื่นๆ ผ่านท่อ การไหลเวียนของอากาศแรงดันสูงที่เสถียรช่วยให้มั่นใจในการขนถ่ายวัสดุที่สม่ำเสมอและมีประสิทธิภาพในระยะทางไกล การใช้งานที่สำคัญอื่นๆ ได้แก่ การจ่ายอากาศจากการเผาไหม้ในเตาเผา การเพิ่มก๊าซในโรงงานปิโตรเคมี และการดำเนินการบรรจุสูญญากาศ ซึ่งแสดงให้เห็นถึงความอเนกประสงค์ของเทคโนโลยีนี้ทั่วทั้งสเปกตรัมทางอุตสาหกรรม

ภาคการใช้งานที่สำคัญ:การเติมอากาศเสีย · การเพาะเลี้ยงสัตว์น้ำ · การลำเลียงด้วยลม · อุตสาหกรรมปูนซีเมนต์ · โรงไฟฟ้า · การแปรรูปทางเคมี · การจัดการก๊าซชีวภาพ

7. ข้อมูลจำเพาะทางเทคนิคที่สำคัญและคู่มือการเลือก

การเลือกสิ่งที่ถูกต้องโบลเวอร์แบบรูทคัปปลิ้งโดยตรงสำหรับการใช้งานต้องมีการวิเคราะห์อัตราการไหล ความดัน และความต้องการพลังงานอย่างรอบคอบ หน่วยทั่วไปมีอัตราการไหลตั้งแต่ต่ำเพียง 0.6 ลบ.ม./นาที จนถึงมากกว่า 120 ลบ.ม./นาที โดยมีแรงดันระบายสูงสุด 98 kPa กำลังของมอเตอร์สามารถขยายได้ตั้งแต่ 1.1 กิโลวัตต์สำหรับหน่วยขนาดเล็กไปจนถึงมากกว่า 185 กิโลวัตต์สำหรับรุ่นอุตสาหกรรมขนาดใหญ่

เมื่อระบุเครื่องเป่าลม ให้พิจารณาความดันส่วนต่างที่ต้องการ อัตราการไหลที่ต้องการที่ความดันนั้น และสภาวะการทำงานโดยรอบ การออกแบบโรเตอร์แบบสามกลีบได้กลายเป็นมาตรฐานอุตสาหกรรมในด้านลักษณะการเต้นเป็นจังหวะและประสิทธิภาพที่ดีขึ้น เมื่อเทียบกับการออกแบบแบบสองกลีบแบบเก่า การให้คำปรึกษากราฟประสิทธิภาพและเอกสารข้อมูลทางเทคนิคเป็นสิ่งสำคัญเพื่อให้แน่ใจว่าโบลเวอร์ที่เลือกทำงานที่จุดประสิทธิภาพสูงสุด โดยให้บริการที่เชื่อถือได้สำหรับการใช้งานที่ต้องการ
